固定式鋼斜梯

固定式鋼斜梯是為民用建筑設計選用提供的一套組合式鋼樓梯，可用于直跑樓梯和雙跑樓梯。固定式鋼斜梯由鋼梯梁、踏步板、平臺板和平臺梁柱等構件組成，鋼梯表面為熱鍍鋅，也可按照客戶要求做噴漆顏色可以選擇，也可以鍍鋅后在噴各種顏色，鋼梯梯梁可以槽鋼和鋼板用槽鋼的多，下面由河北逍迪絲網制品有限公司做個詳細介紹

固定式鋼斜梯基礎參數

• 固定式鋼斜梯材質：一般為鐵，也可選擇不銹鋼，鋁合金材質

• 固定式鋼斜梯外形：高度可以選擇

• 固定式鋼斜梯角度：45°，也可選擇其他角度

• 固定式鋼斜梯跑道：單跑和雙跑

• 固定式鋼斜梯表面處理：按15j401圖集表面為熱鍍鋅處理，可以選擇噴漆（顏色可以選擇）
• 固定式鋼斜梯梯寬：600mm，800mm，1000mm


固定式鋼斜梯適用范圍

固定式鋼斜梯基本規定

• 鋼斜梯計算時，取在水平投影面上作用 3. 50kN/m2 均布活荷載標準值和在任何點施加的 4. 4kN 集中荷載標準值二者的不利工況；鋼踏步計算時，取在踏板中點作用 1. 5kN 集中活荷載和鋼梯內側寬度范圍內作用 2. 2kN/m均布活荷載二者的不利工況
• 建筑面層自重標準值1. 5kN/m2 ；金屬欄桿0. 2kN/m
• 鋼斜梯的梯梁容許撓度取梯梁跨度的 1/250

固定式鋼斜梯一般說明

• n一一鋼斜梯踏步數
• bo 一一踏步寬、高
• B一一梯段凈寬一一梯高
• Lo 一一斜梁水平段長度， Lo= (n 1) x bo
• L1 一一樓層處水平折梁長度（ bo 0. 6m 1. 2m 三種）
• L2 一一中間平臺處水平折梁長度，取L2=Bo

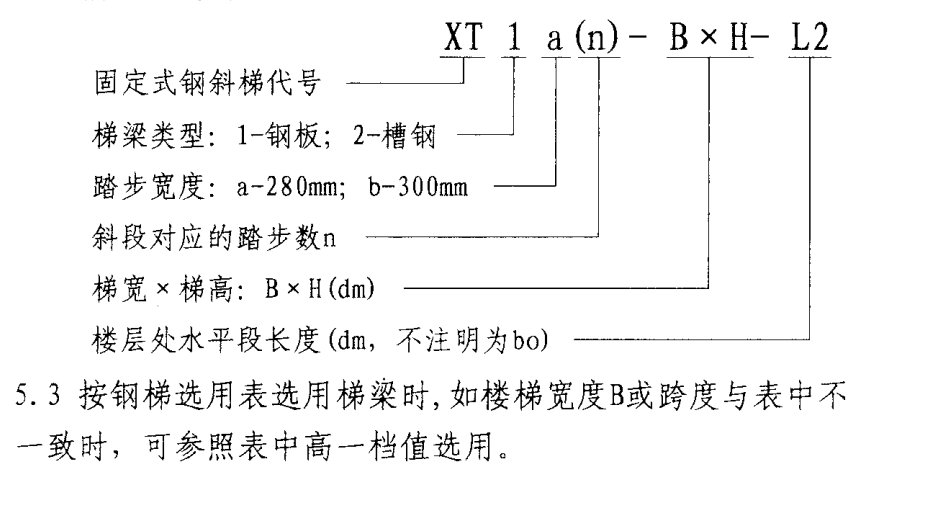

固定式鋼斜梯編號及選用方法

• 固定式鋼斜梯代號XT
• 梯梁類型： 一鋼板； 一槽鋼
• 踏步寬度： a-280mm; b-300mm
• 斜段對應的踏步數n
• 梯寬 梯高： x H (dm)
• 樓層處水平段長度（巾，不注明為 bo)
• 按鋼梯選用表選用梯梁時，如樓梯寬度 或跨度與表中不一致時，可參照表中高一檔值選用

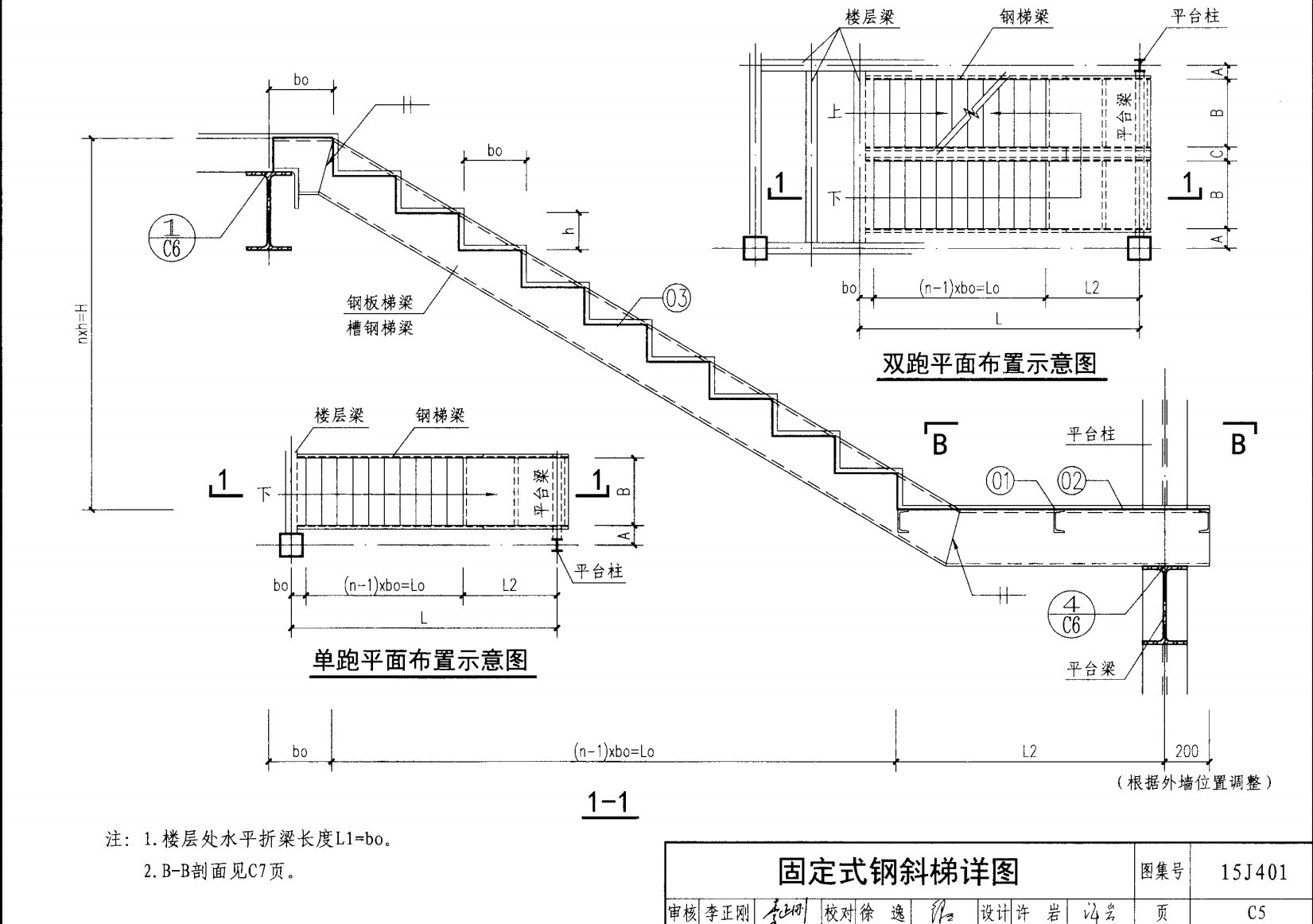

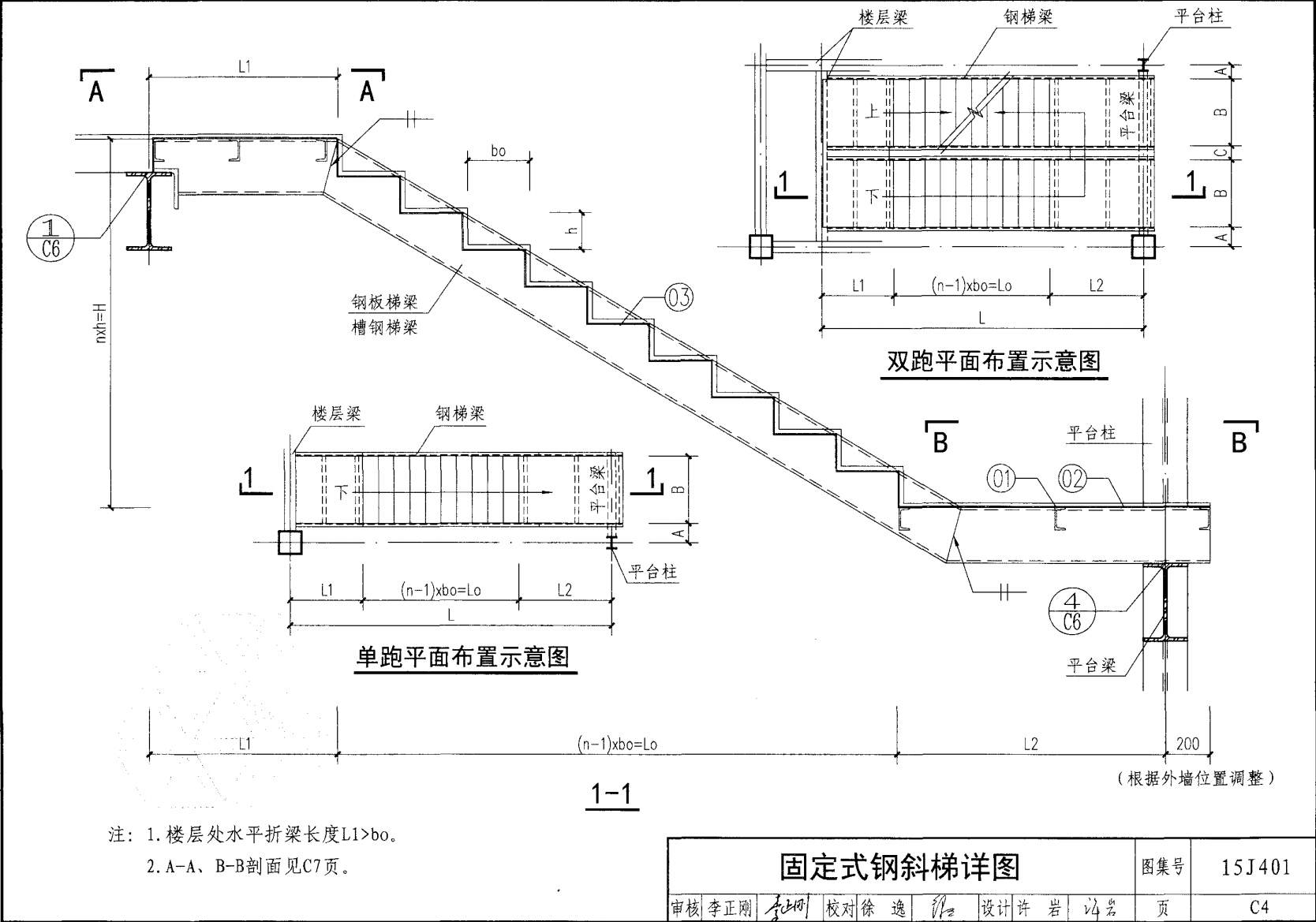

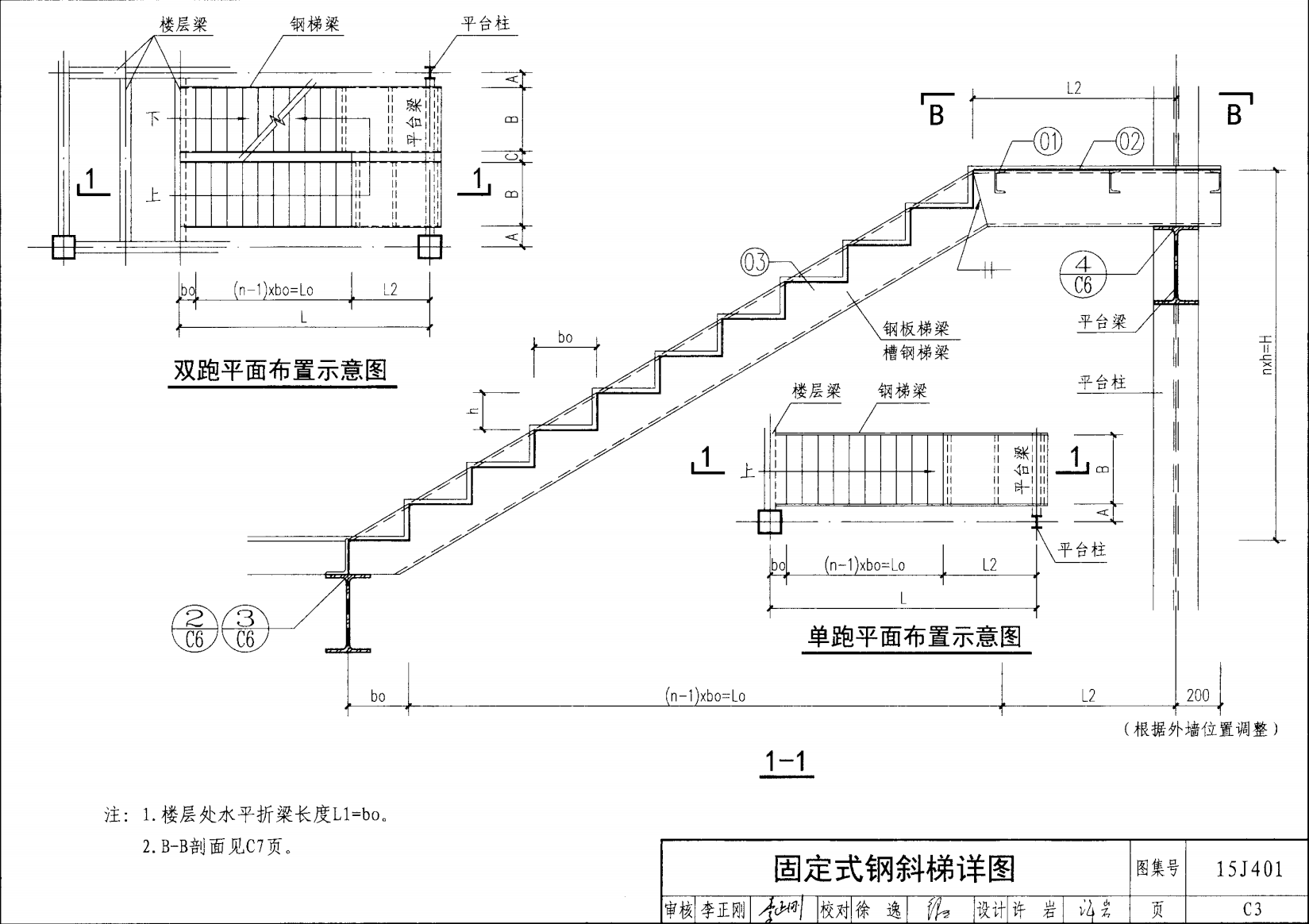

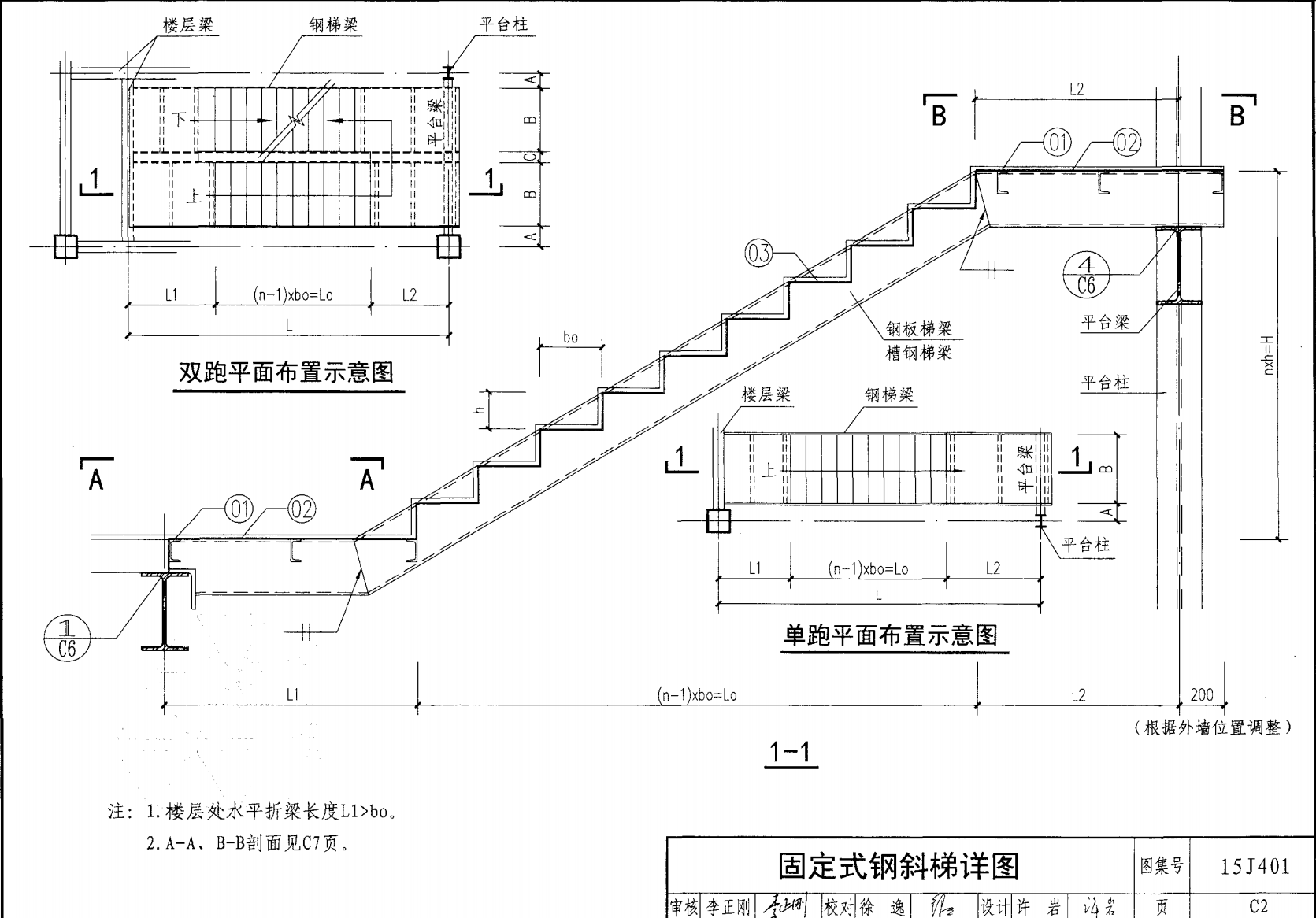

固定式鋼斜梯詳圖

固定式鋼斜梯詳圖

固定式鋼斜梯詳圖

固定式鋼斜梯詳圖

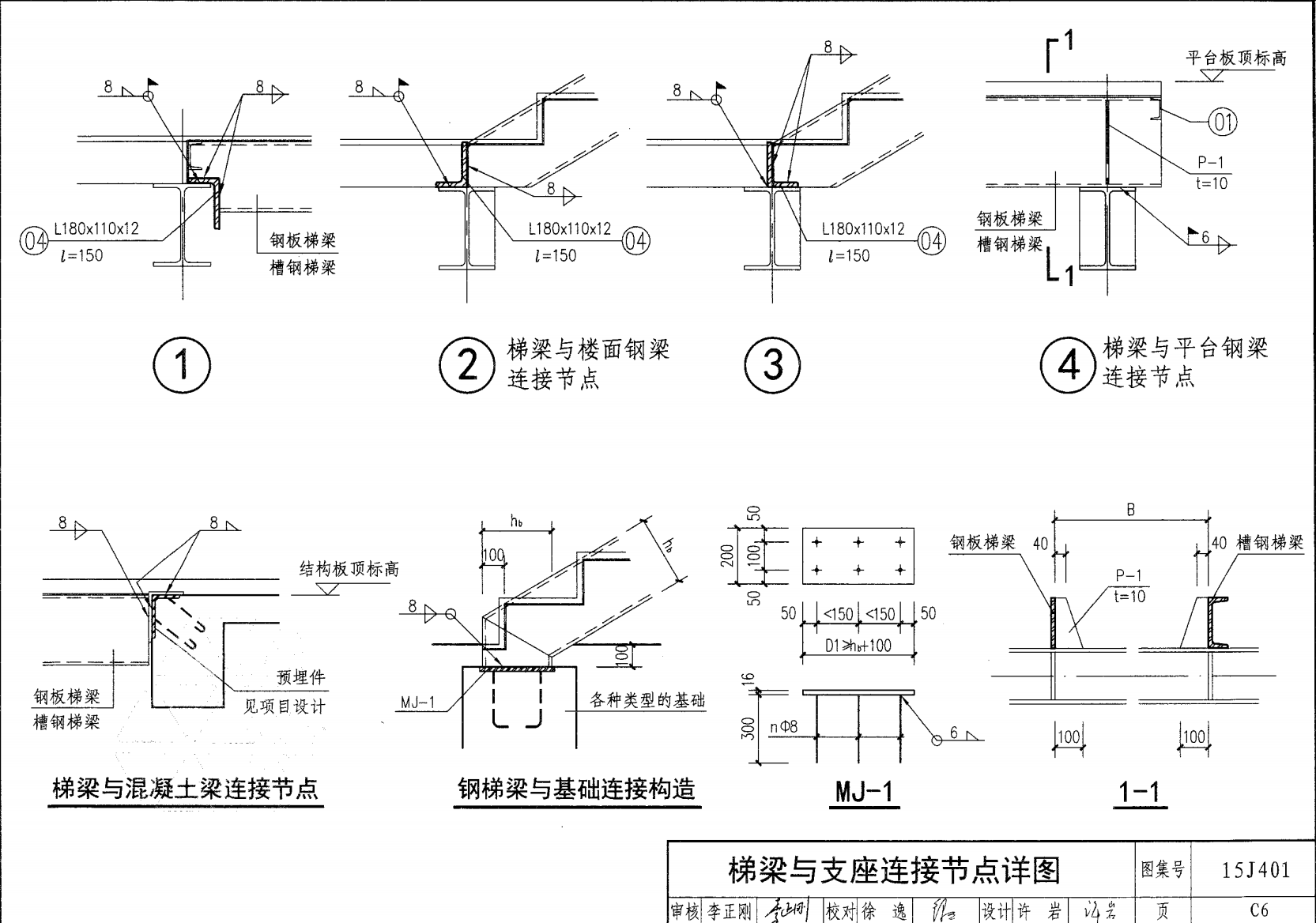

梯梁與支座連接節點詳圖

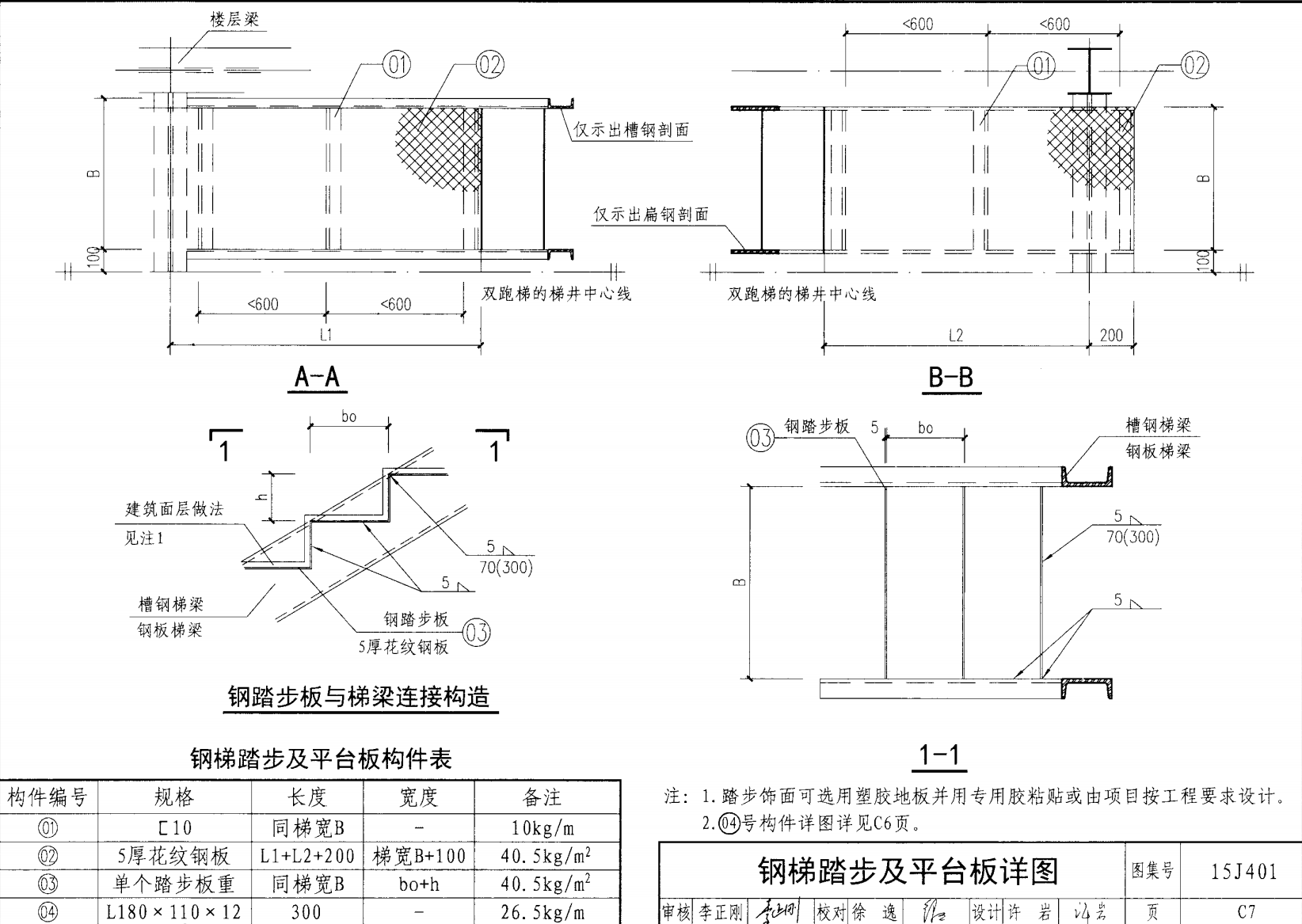

鋼梯踏步及平臺板詳圖

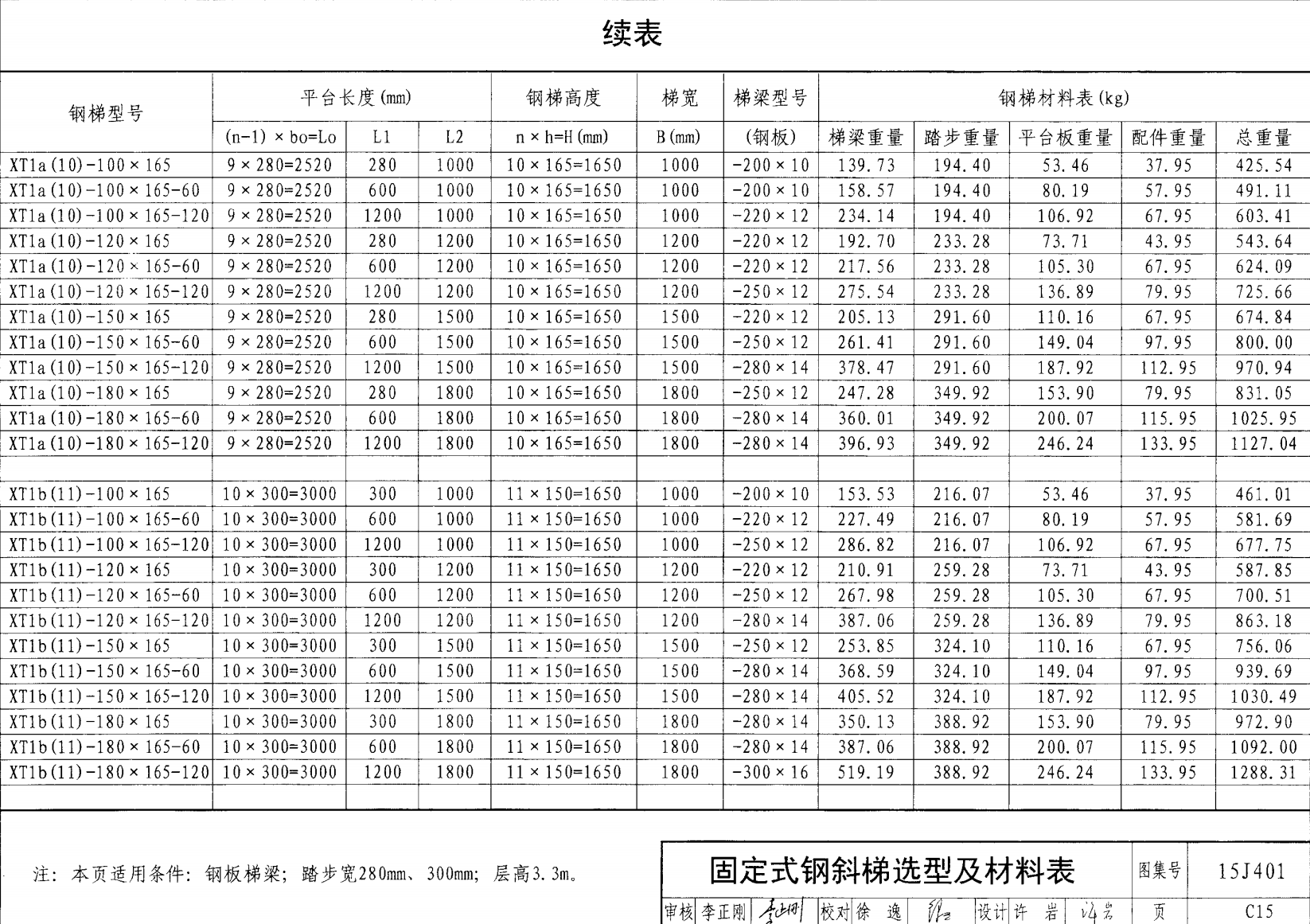

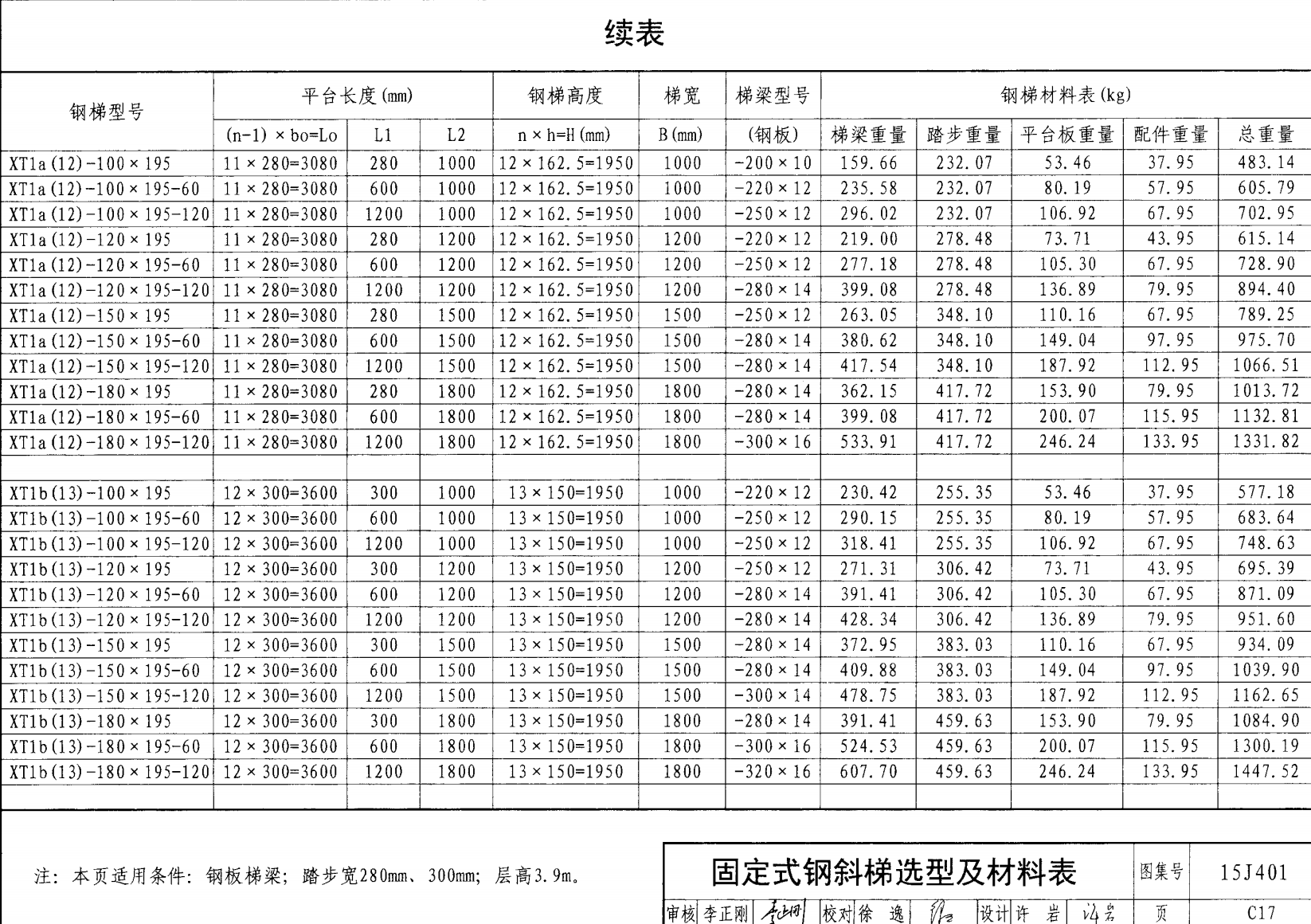

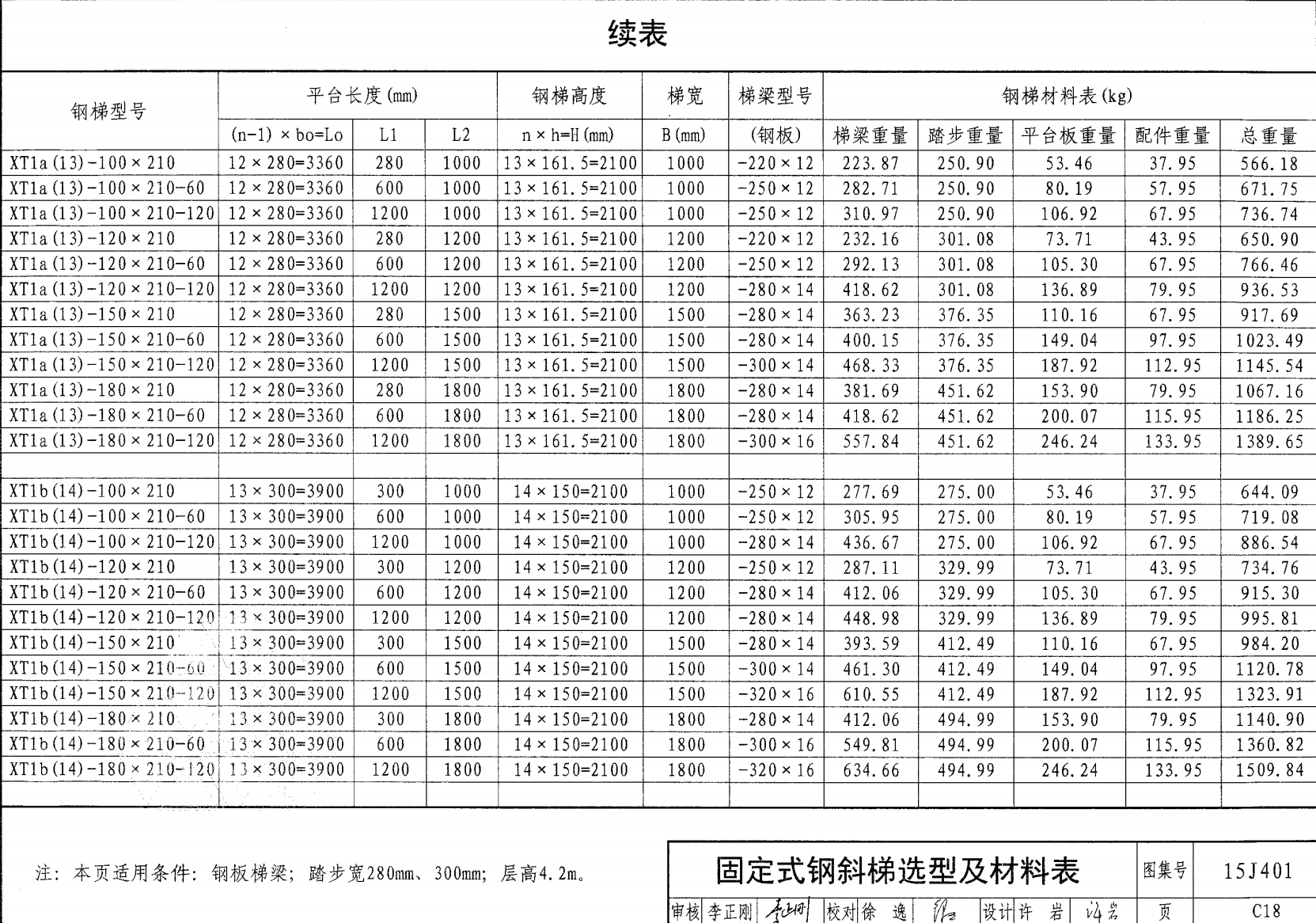

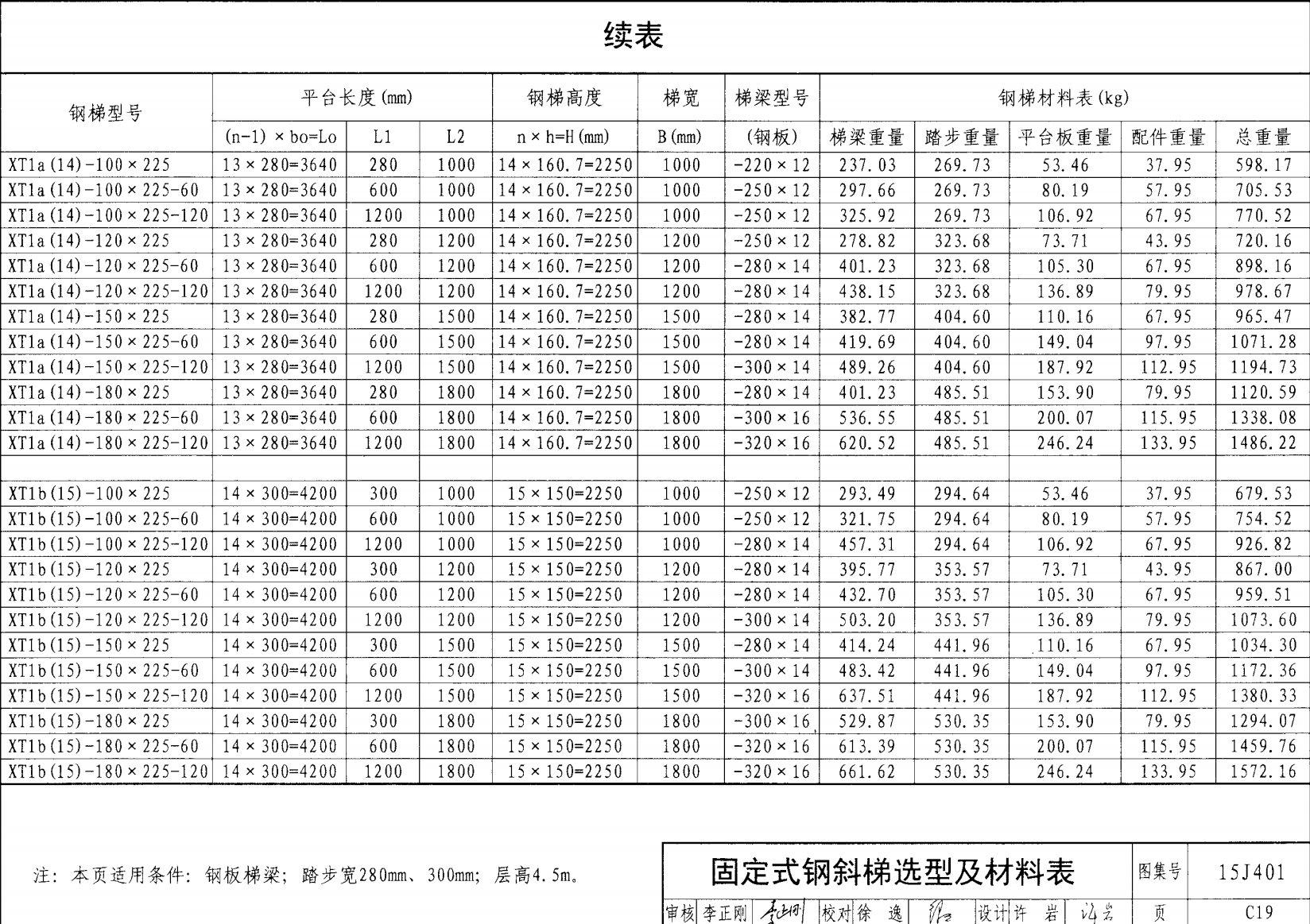

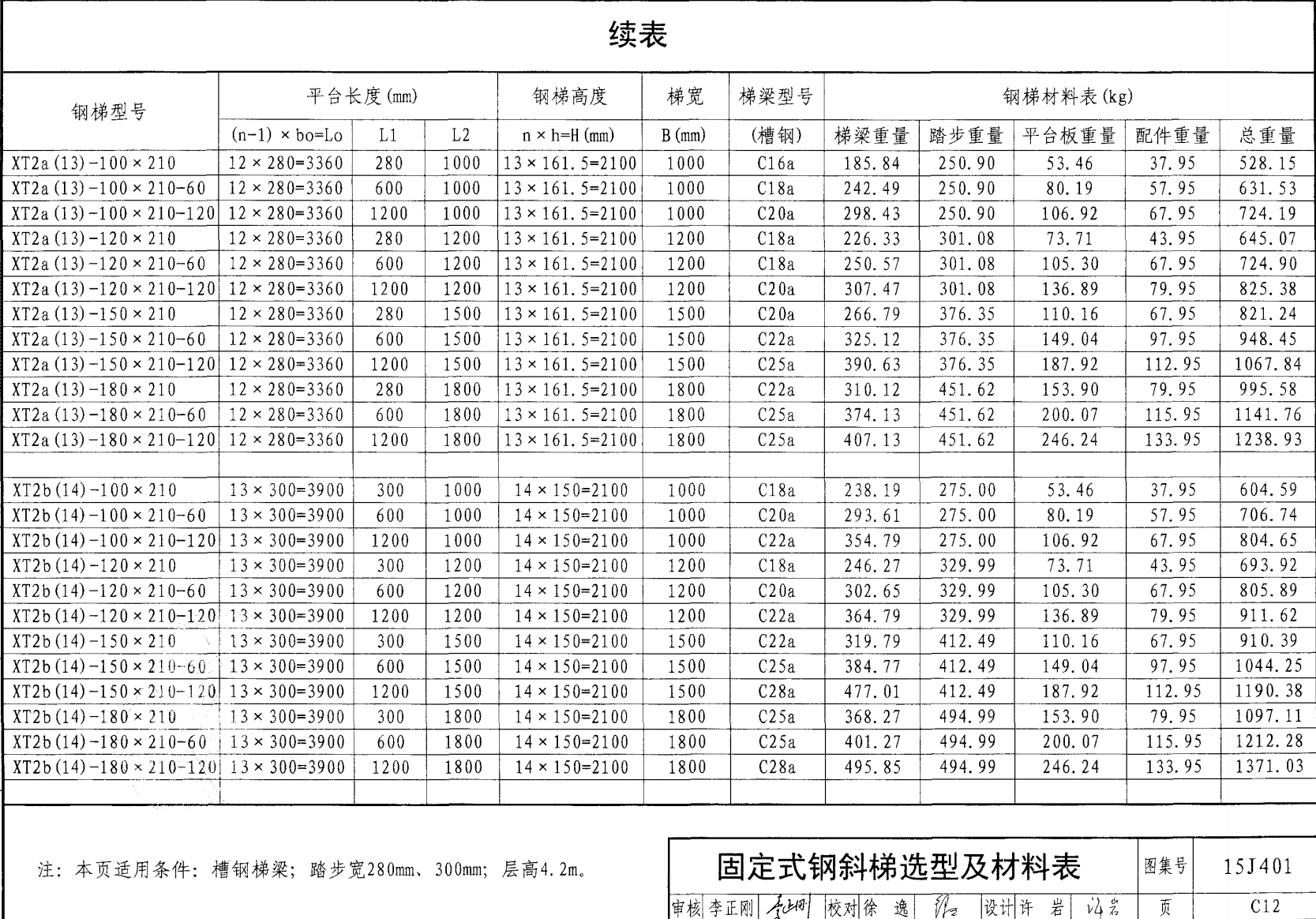

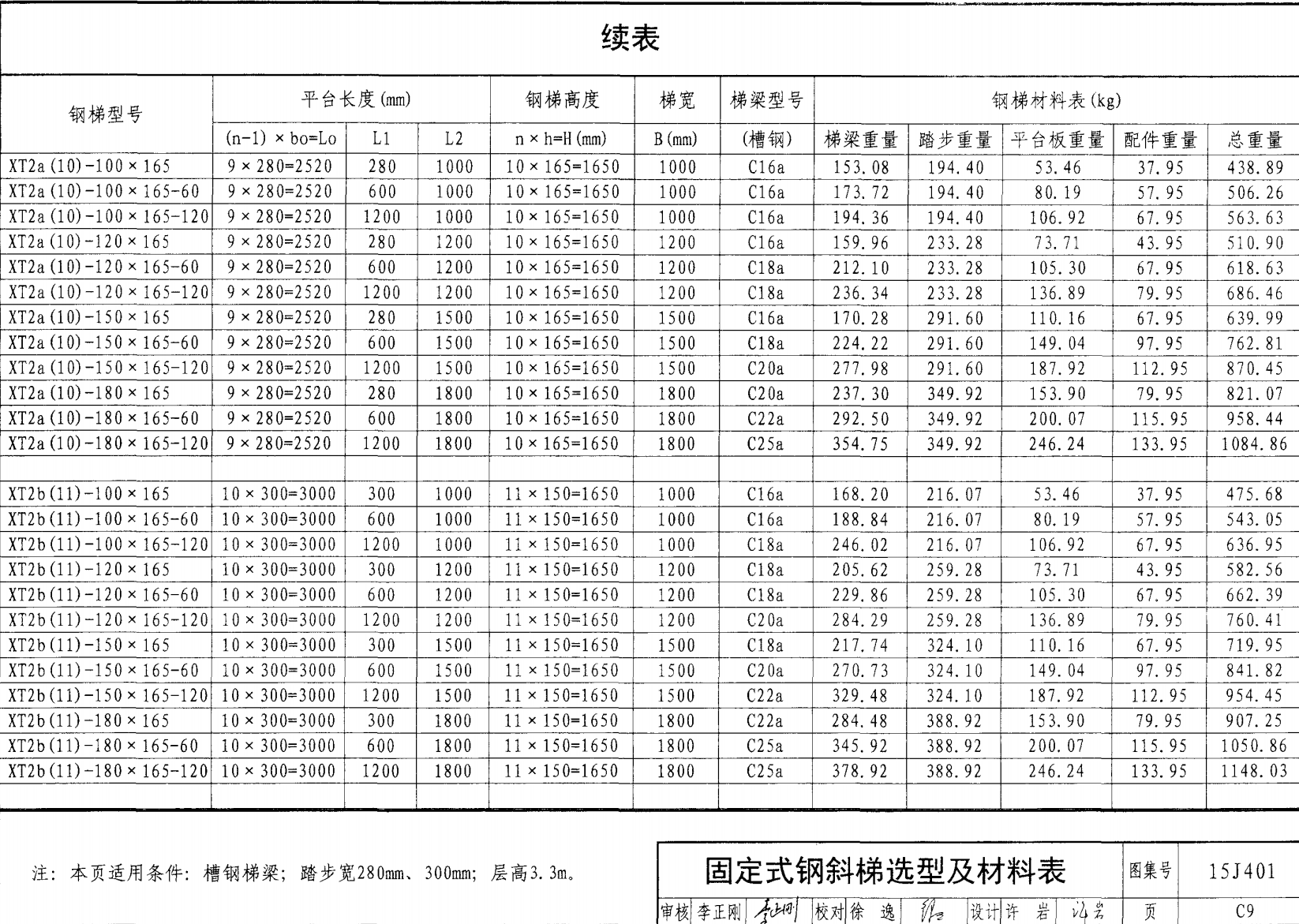

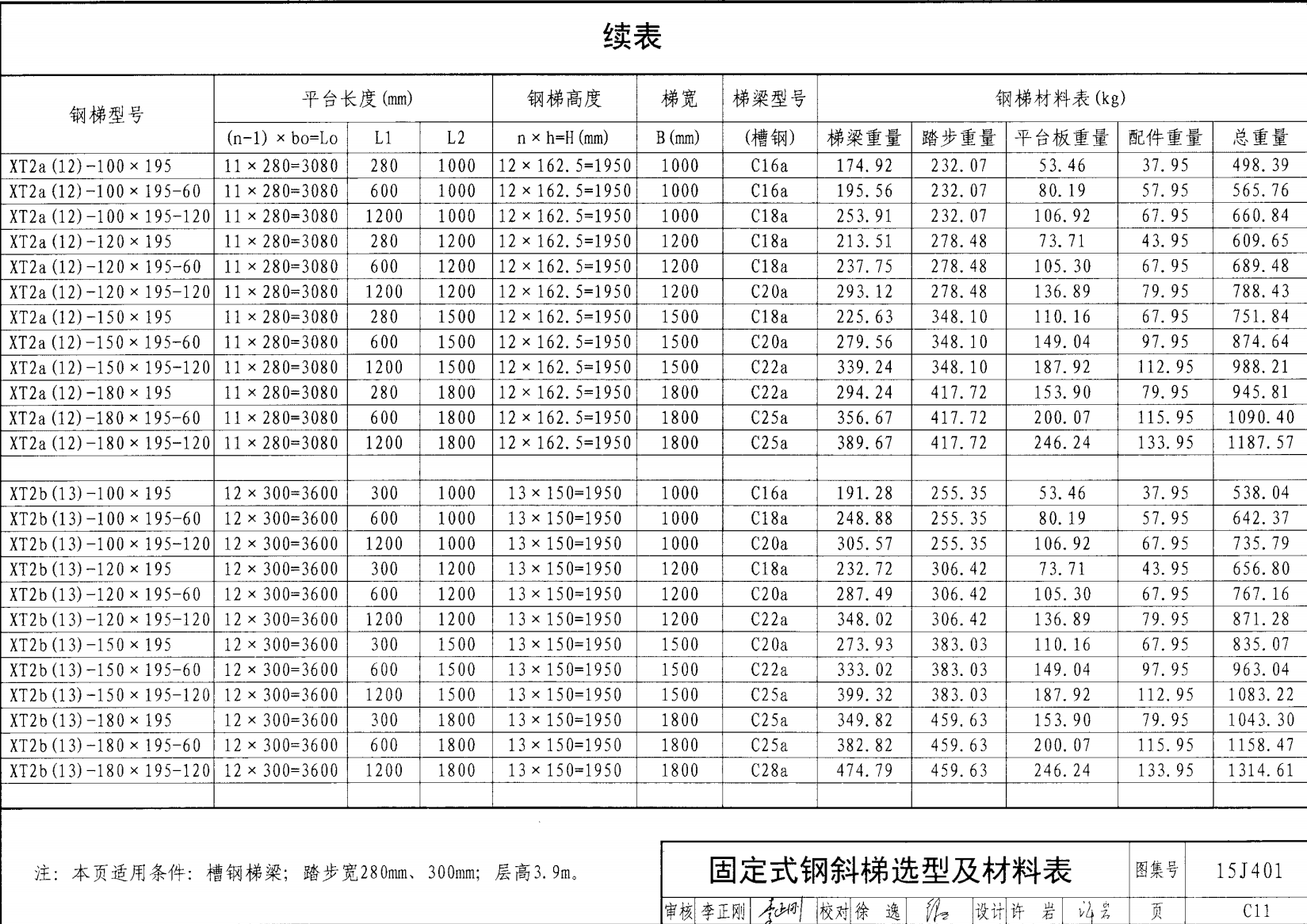

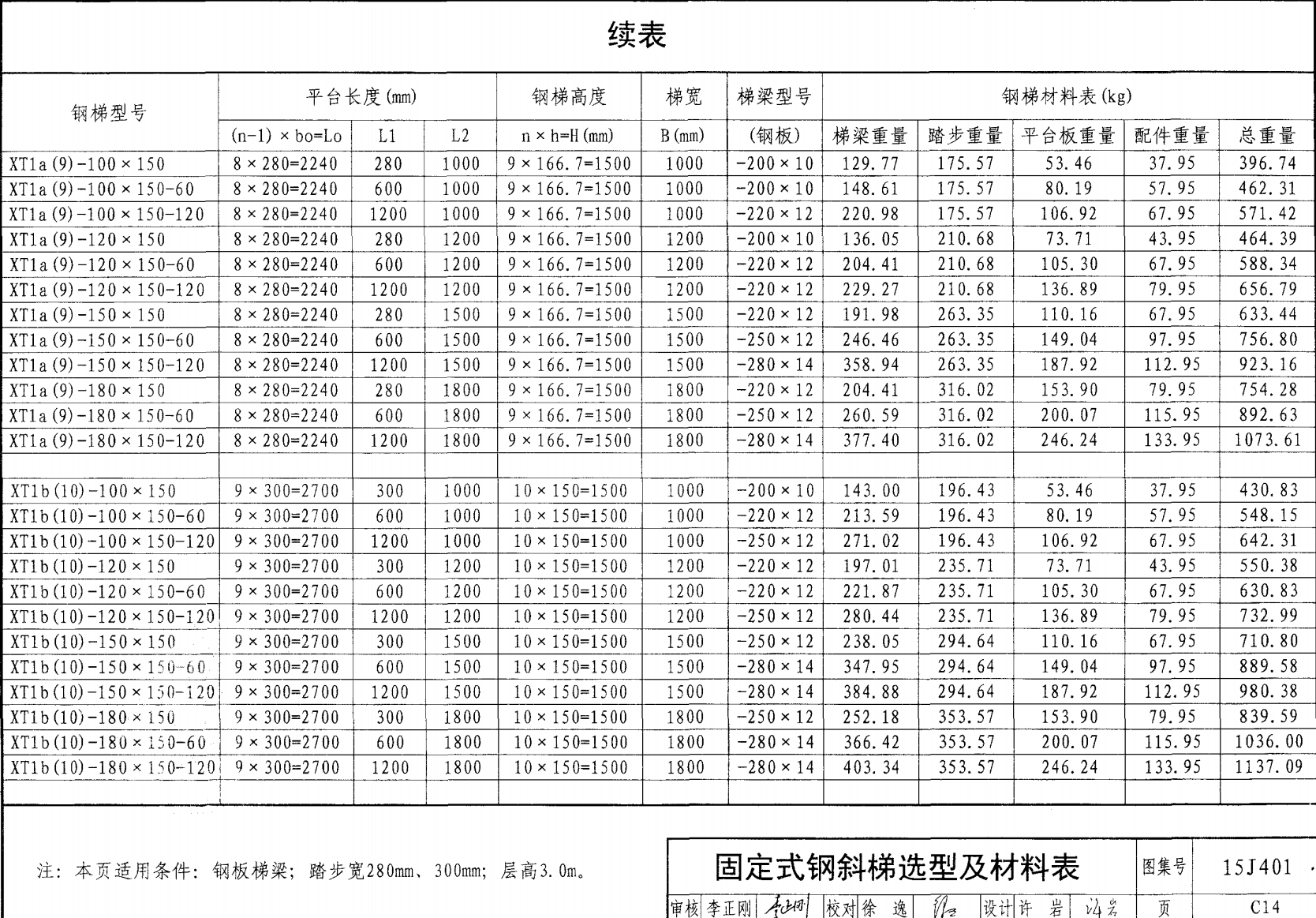

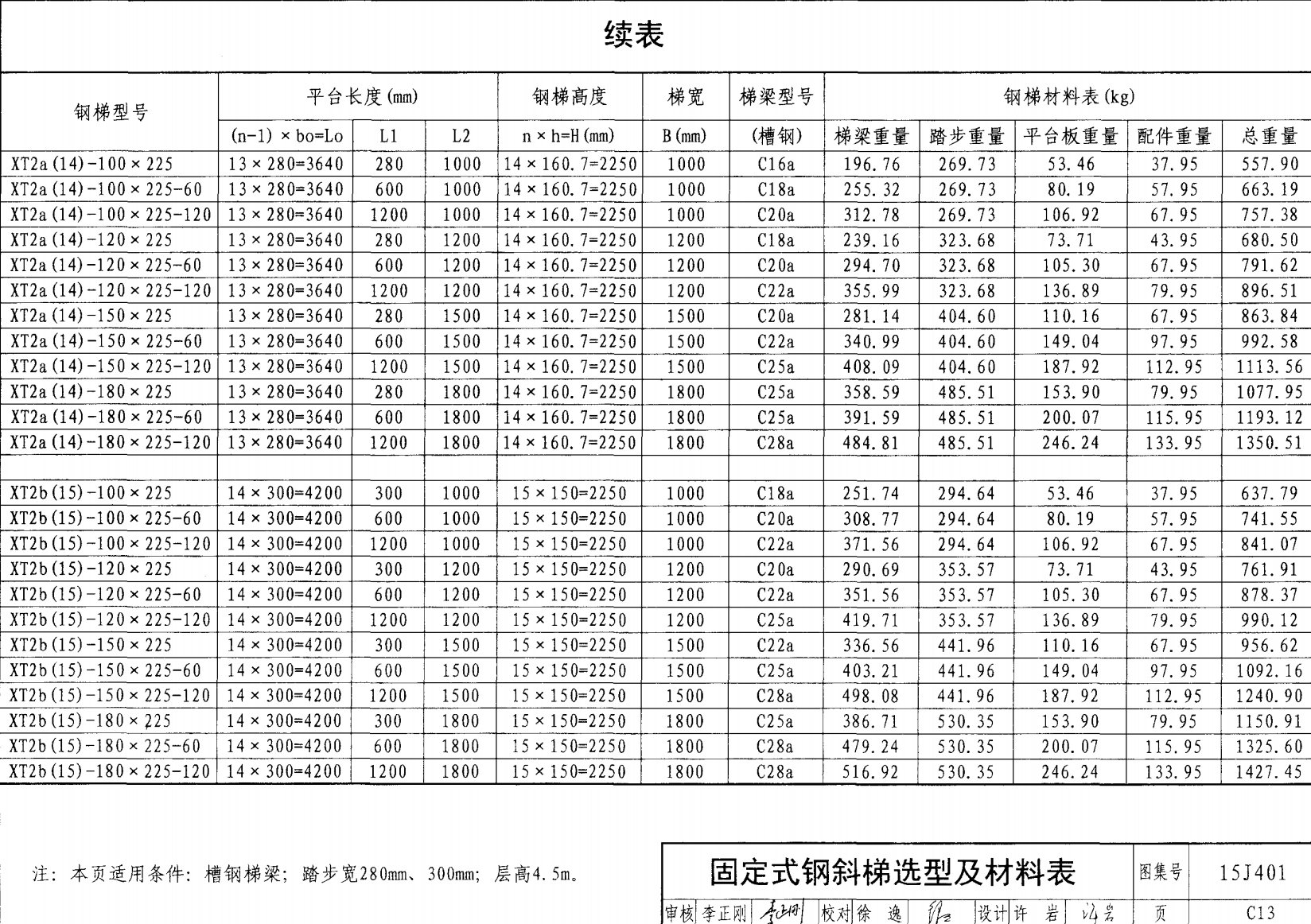

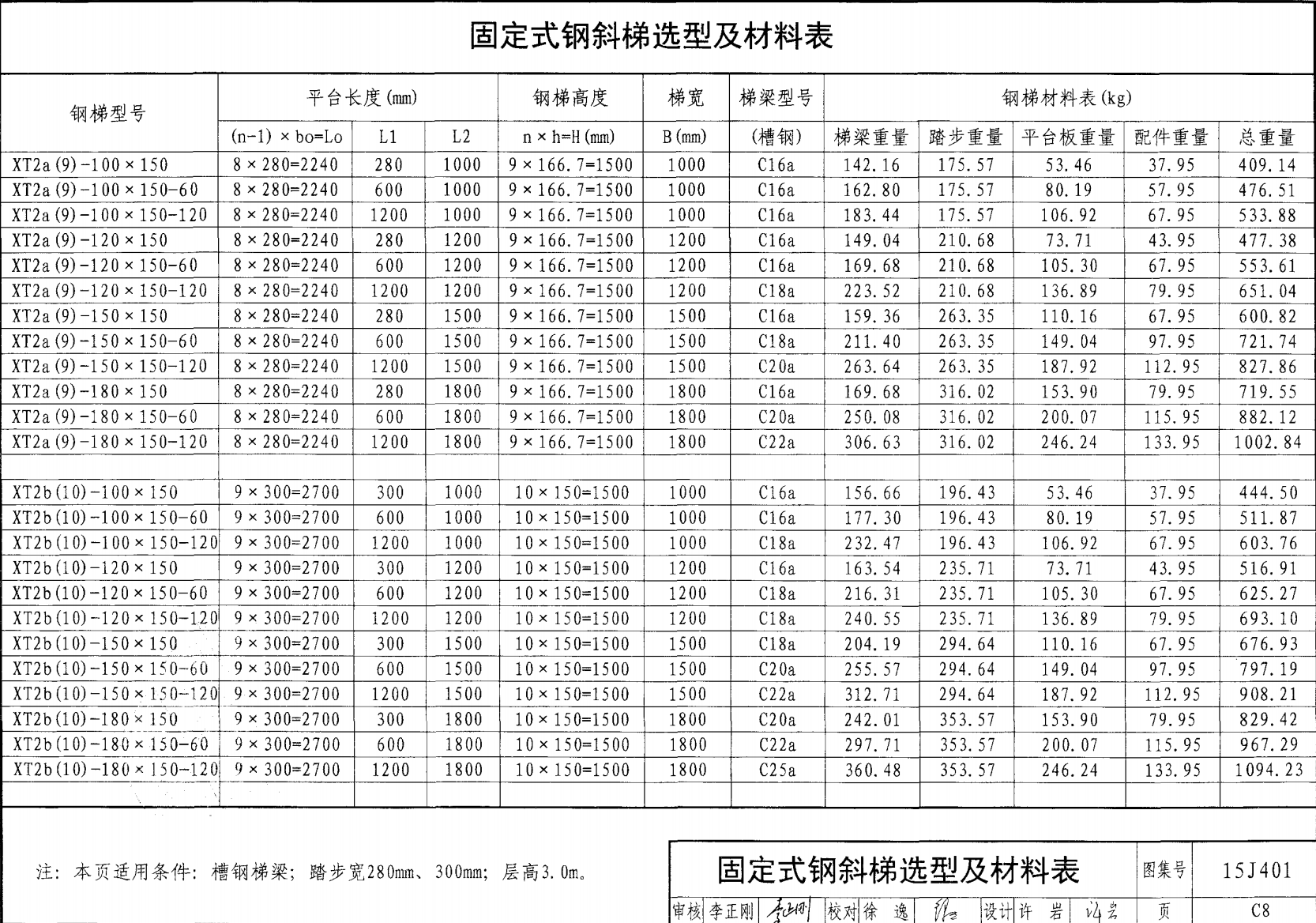

固定式鋼斜梯選型及材料表

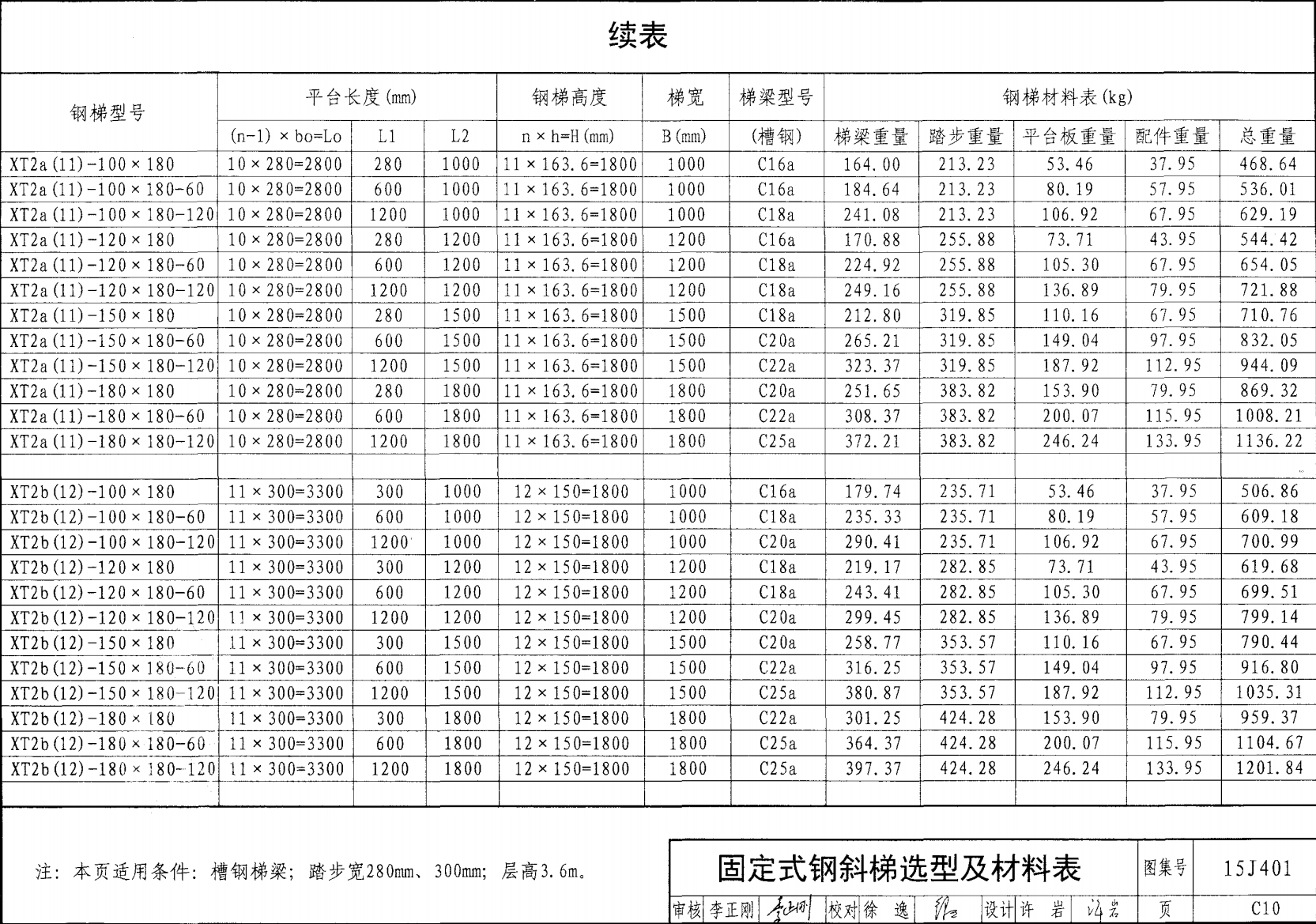

固定式鋼斜梯選型及材料表

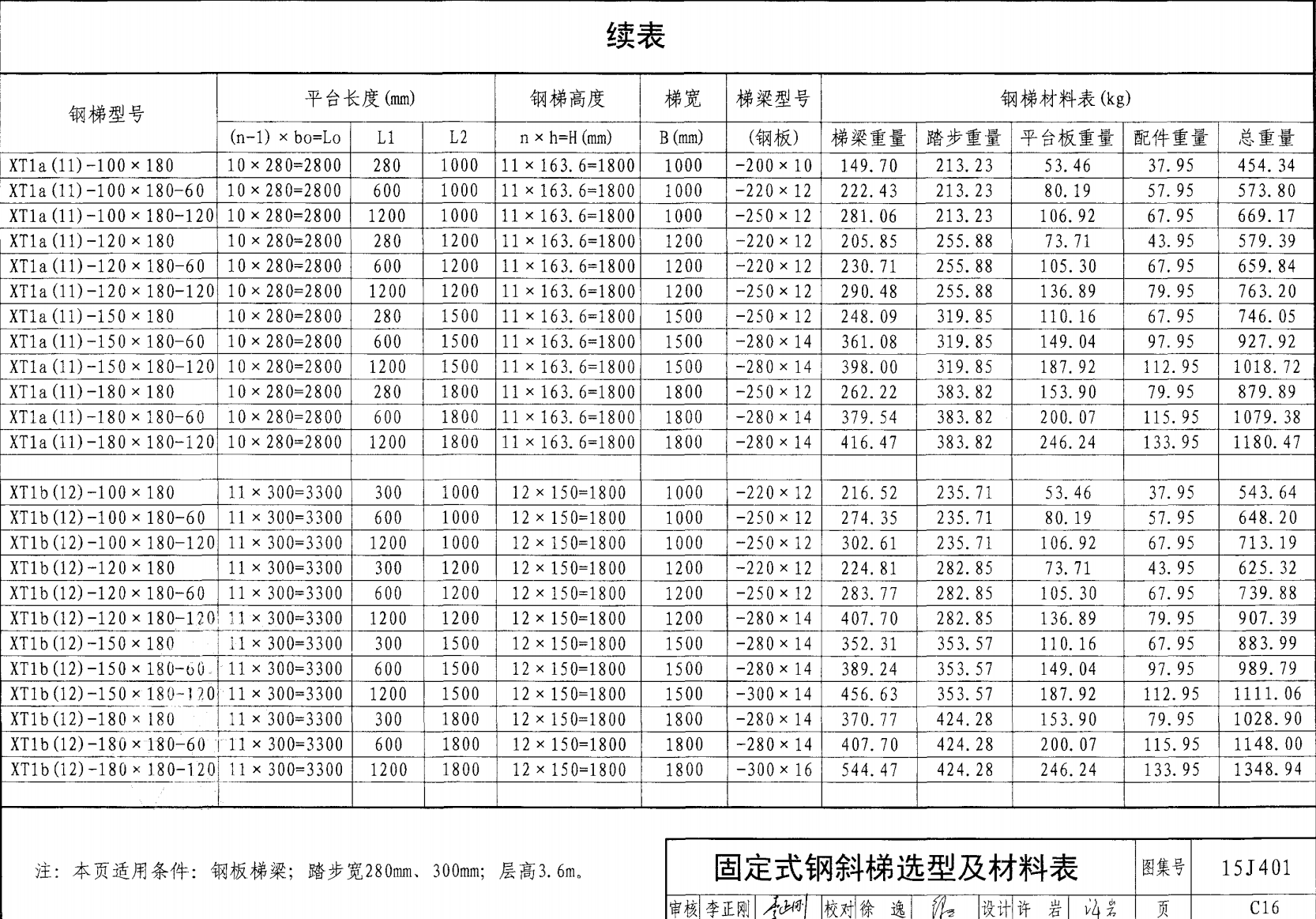

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表

固定式鋼斜梯選型及材料表
